Arklab的QC團隊永遠都不會有鬆懈的一天,期待將送到你手中的飛行機會永遠保持在完美的狀態。

品質勝於一切;小編的QC管理大公開

巧婦難為無米之炊,不論是你菜鳥還是老手,沒有好飛行器之前一切都是紙上談兵。

要讓一架好的飛機成形,從零件的採購到產品出貨前的控管,都是需要QC團隊殫精竭慮的維護和控管。那麼什麼是QC呢?Quality Control又簡稱為Q.C,一個好的公司必須擁有嚴密嚴謹的品質管理,才能保持產品良率的穩定度,Arklab QC團隊想做的不僅僅是維護公司的聲譽,更是希望每一個玩家拿到商品後,都能夠創造最觸動人心的飛行體驗,那便是我們不斷精進的原動力。

QC 都在做什麼,小編帶你一探究竟

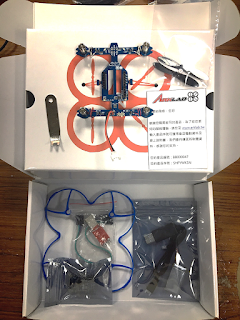

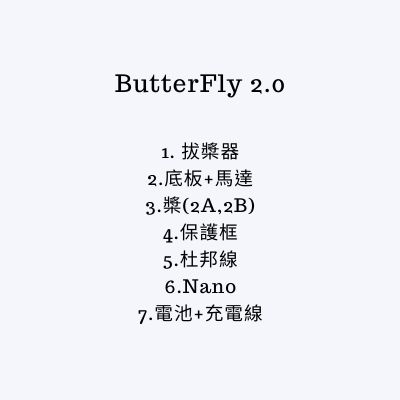

首先,QC人員多必須熟知每個零件及功能,舉例來說,我們來看看Butterfly2.0 在出貨前需要的元件有哪些;

以上就是玩家客戶會拿到的所有部件,在出貨之前確保零件的完善,便是QC產品部門的工作!


BF2.0 組裝測試

BF2.0底座+馬達

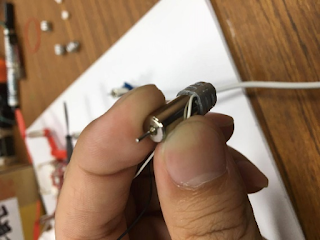

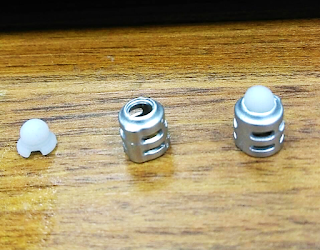

將白色的橡膠墊(左一) 塞入馬達底座(左二)即可完成,橡皮墊內的凹槽需和馬達底座裡特別設計的卡榫互相緊扣,使橡膠墊安裝的更穩固不會隨意滑動。接著將馬達推入馬達底座,馬達底座的部分留有一個弧形空間可使馬達線順利拉出而不會損傷電線,最後將完成的馬達底座組,裝在BF2.0底座的四個方位,點上快乾膠固定之後,BF2.0底板即完成加工。值得注意的是新版的BF 2.0底板在更新電路之後,馬達在安裝時只有右上角是紅藍線其他三顆則為黑白線,並且淘汰以往焊接的方式改以插座的方式連接。

程式燒錄測試

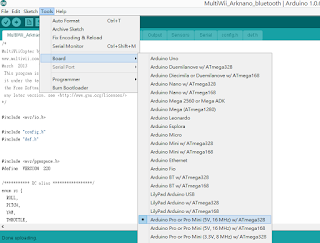

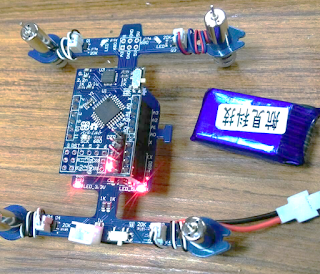

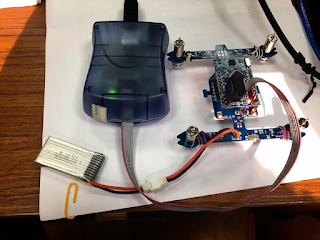

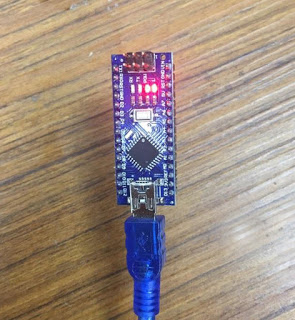

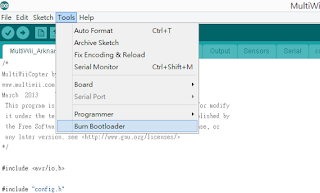

burn bootloader- ButterFly2.0 的ArkNano需要先做burn bootloader動作才能進行燒錄,將ArkNano插入底板之後接上電池,再將AVRMKII接上Nano的6個腳位,而燒錄前先設置好Board,Tools→Board→Arduino Pro Mini (5V,16MHz) w/ATmega328,並設置好Board按下Burn Bootloader 出現 Done burning bootloader. 代表已完成燒錄。

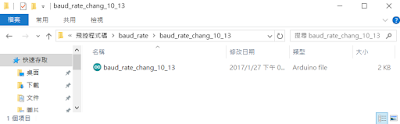

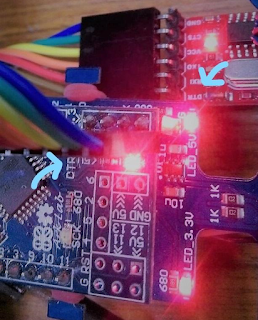

Baudrate及飛控程式- BF2.0 燒錄的時候需要使用到杜邦線連接Nano(DTR接DTR),接下來點擊開源資料包裡面的 baud_rate_chang_10_13 Arduino程式開始燒錄,完成上面步驟之後把Nano接上電池再打開藍芽開關就可以觀察到代表藍芽的燈號從不間斷地閃爍突然停止2次(或1次)即可以確定baudrate設定成功。

之後點擊開源資料包裡面的 MultiWii_Arknano_bluetooth Arduino飛控程式燒錄,程式燒錄的步驟完成一半了。當燒錄完飛控之後進入MultiWii 人機介面開始測試飛機有沒有確實設定成功。


開啟人機介面之後遵循以下步驟: 點擊port com下面的com3(有可能不是3) → read → start


完成以上三步驟之後GUI就可以讀取到飛機傳遞過來的訊號,這時候angle 是暗褐色的,將angle旁邊的LOW、MID、HIGH點成白色方格在按下writeangle轉為綠色,飛控設定就已經大致完成了,最後將機身保持水平按下CALIB_ACC右上角的水平儀就會校正回水平的狀態,這時候搖動機身就可以看到版面上的數據跟著變化了。

以上圖為例數據出現異常的話QC人員就需要做及時的校正,正常情況下 I2C error 的數值應該為0在有錯誤的情況下就算在機身平放的情況下水平儀一樣是會亂轉動的,並且在ACC數據會讀取不到正確的值,發生這種情況的話可能是 baudrate 和飛控程式沒有燒錄完全,這時候就必須重新燒錄一次看看問題能不能解決。

馬達測試

最後進入到馬達測試的階段,在這個部分的QC是測試產品能不能好好運轉,因為這關乎客戶能不能擁有好的消費體驗及好飛行產品,所以這個一個很重要的環節。

打開ButterFly3.0 APP(BF2.0、BF3.0、DF1.0都可共用此App)
進入settings → 擊點選擇MultiWii藍芽找到飛機對應的藍芽位置在重新開啟APP連接到之後輸入產品預設藍芽密碼1234即可連結。

連結成功之後下方會出現像左圖一樣的提示,如果提示的字串中沒有出現 [ACC]的字樣就代表在燒錄baudrate時沒有確實燒錄需要重新執行。若成功就需點擊進階設置多軸飛行器控制,就會進入以下操控桿的介面。

此為美國手模式(左邊為油門右邊為方向盤,日本手模式則相反)將油門往右下拉即可解鎖,接下來催動油門就可以來測試馬達是否有損壞或者是方向是否正確,以上就是平常小編與QC團隊針對四旋翼飛行器系列產品的QC流程。

Arklab賣的是一雙幫助大家實現飛行夢的翅膀,不敢說是最華麗,但一定可以帶你飛得最遠那雙,為了保有最佳的品質並且為了讓我們的顧客享有最佳的飛行體驗,Arklab的QC團隊永遠都不會有鬆懈的一天,期待將送到你手中的飛行機會永遠保持在完美的狀態。
