許多的第一次都是隨著環境,心態和新知識的帶領而有了不一樣的體驗。

人生第一台飛機;450軸距無人機組裝

人生有許多第一次,小編學習日記迎來也迎來重要的第一次

本次的學習日記,我們要帶大家來動作組裝 450無人機,而”450″即為此無人機之軸距的 450mm。

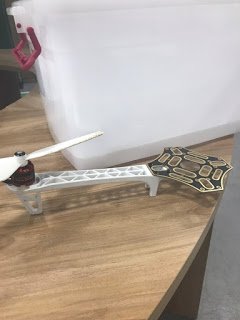

首先,我們先將馬達分別裝置在四隻軸上,接著將電子變速器(簡稱電變或電調),銲接在配電盤上,而因為我們使用的馬達為無刷馬達,大部分航模上用的無刷馬達,都是外轉式無刷馬達,而名稱由來是運作時整個外殼都會旋轉,可產生較大的扭力,因此成為主流。

電池所提供的直流電是無法驅動的,要控制給電時間,就必須要有一個控制器,而這個控制器就是電子變速器,所以我們必須裝置他,目的是為了能夠控制馬達,使直流電變成三相電,三相電就是三條間段性的電壓輸出,如此就可以使馬達順利運轉,而我們遙控模型的電變是使用PWM訊號去控制馬達轉速。

我們在這邊簡述PWM訊號,是一種利用數位訊號去模擬類比訊號的方式,但數位就是0或1,因此我們用快速的脈波調變去模擬出電壓變化,在遙控模型中,會以微處理器去讀出脈波的寬度,如此就可以控制了。

我們再將馬達與電變的連接線接在一起,而電變的三個輸出即為三相電規律的輸出,因此可任意接在馬達的三條連接線上,而如果任意將兩條對調,馬達旋轉的方向即會相反。

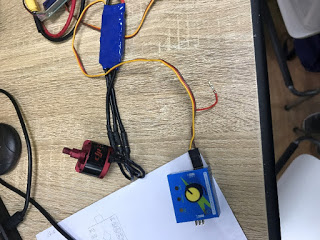

在這邊我們可以使用“小精靈”來測試馬達是否能正常運作,小精靈即為PWM訊號發生器,可模擬遙控器的油門訊號,將電子變速器的訊號線插在小精靈的output端後接上電池,然後慢慢轉小精靈旋鈕,如此我們就可以測試馬達以及轉向,在將四隻軸與基板組裝,旋翼裝置在馬達上。

做到這裡,我們需要注意的是,一般機頭正向的方位,裝置的兩隻軸會是同個顏色,但由於無人機飛上空的時候可能會發生旋轉或翻轉的狀況,假如顏色是交錯的,我們人在地面上就會很難分辨出哪裡是正向的機頭方位。

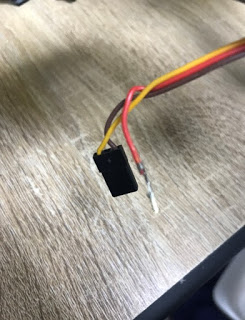

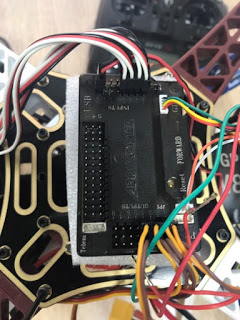

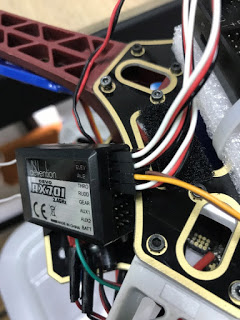

安裝好後,我們就可以將電變器的訊號線、接受器以及GPS,連接在我們的飛控板上,而為了使電變器穩壓後不會生任何疑慮的電源,我們會將訊號線正極部分拔除。

大部分時候電變器會提供5V的電源,所以連接上飛控板時,等於透過電變器降壓提供了電源,但運作時的電流並非維持恆定的電流大小,因此,我們就需要裝上目的為穩壓的UBEC模組,將UBEC與電池輸入線焊接在一起,使輸入電池的電源降壓成5V供應給飛控板。

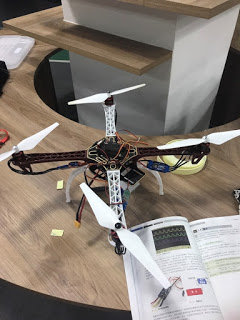

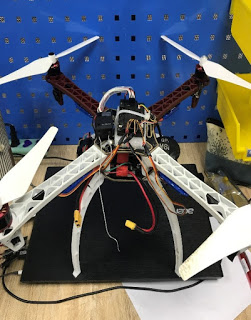

最後我們就可將配電盤以及基板組合在一起,而在這裡我們需要注意的是四個馬達的位置,他們分別的轉向。在無人機正向的左前方旋翼,必須為反槳,右前方必須為正槳,而相對應位置的旋翼,應該為一致的。而反槳正槳的分辨,就是反槳的話會是順時針轉動,正槳的話是逆時針轉動,可由旋槳上方吹氣看他轉動方向去分別,就如前面所提到的,我們可以藉由小精靈來了解他的轉向,如轉向錯誤,只要將任意兩條連接線交換,即可得到想要的轉向。

距離成功只有一步之遙

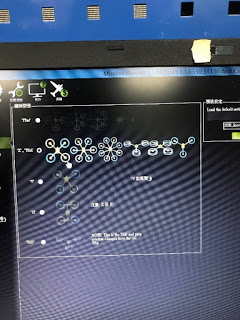

組裝完成後,我們開始校正的動作,首先進入到mission planner程式操作頁面,連接飛控與mission planner,選擇機型種類,選擇四軸的圖案後即可燒錄飛控程式,接著進行加速度計的校正,正面,左右上下以及背面,我們都需要按照指示作校正。

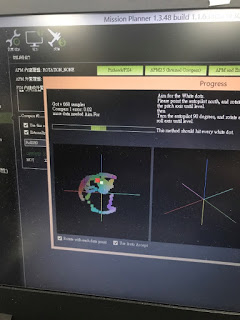

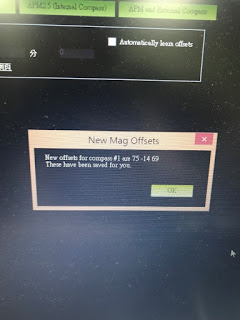

然後再為羅盤的校正,必須為紅點碰觸到每個白點,旋轉過程中,會繞出如球型的圖案,完成後會出現偏移修正量,而每個數值介在-400~400間才為正常。

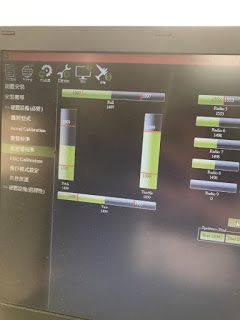

再來為遙控器校正,先將遙控器與飛控連線,將遙控器都移動至最大極限,而紅線就會停留在遙控器之行程最大值,如此為讓飛控知道我們搖控器控制行程最大量以及最小量。最後為電變器之校正,我們此次是使用單個電變器之校正方法,首先將電變接上接收器的油門通道,將遙控器打開並將油門推至100%,接著連接電池,馬達會開始出現校正提示音,待提示音響完後,就可將油門推至0%,完成校正,這種校正方法類似於遙控器校正,告知電變器,遙控器油門的最大與最小行程量。

最重要的一部,飛行模式之設定,我們將模式都調整為Stabilize,為穩定模式,此模式中多旋翼會自動維持水平,且會維持目前頭向,完成以上所有動作,就可以帶著人生中的第一台飛機到適合的地方開始操作飛行了!



小編的學習日記不知道各位還喜不喜歡呢?歡迎大家與我們有更多的交流與分享,我們在飛行學院等待著大家哦!
